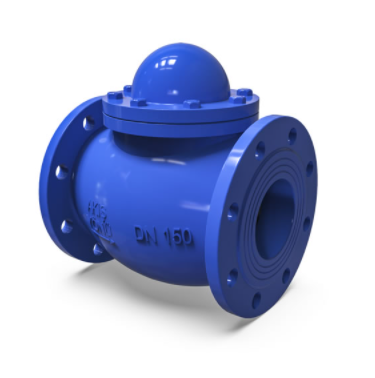

Çekvalfin içinde hareketli bir top vardır. Akışkanla birlikte yuvarlanarak sürekli hareket halinde olan, özel yüzey kaplamalı bu top kendi kendini temizleyerek çeperinde pislik birikmesini önler ve çekvalfin tutukluk yapmadan çalışmasını sağlar.

Çekvalfin üzerinde bir bakım kapağı vardır. Bu kapak sayesinde çekvalf tesisattan sökülmeden kontrol, temizlik, bakım ve onarım yapılabilir, gerektiğinde top yenilenebilir.

•Toplu tip özel yapısı sayesinde bloke olmaz, tutukluk yapmaz.

•Dikey ve yatay konumda kullanılabilir.

•Basınç kaybı düşüktür, enerji kaybı yaratmaz.

•Bakım kapağı sayesinde vanayı tesisattan sökmeden temizlik ve onarım yapılabilir.

Standart Malzemeler

1- Gövde: Pik Döküm

2- Top: Sertleştirilmiş Epoxy Reçine

3- Bakım Kapağı: Pik Döküm

4- O-Ring: EPDM Kauçuk

Anma Çapı (Toplu Çekvalf Flanşlı)

DN 50 425,00

DN 65 535,00

DN 80 595,00

DN 100 765,00

DN 125 1.170,00

DN 150 1.490,00

DN 200 2.335,00

DN 250 4.250,00

Montaj Talimatı

•Toplu tip çekvalfler tesisata dikey veya yatay konumde monte edilebilir.

•Her iki konumda da çekvalf, topu yukarı gelecek (kendi ağırlığı ile aşağı düşebilecek) şekilde yerleştirilmelidir.

•Montaj yapılırken, bakım kapağı zaman zaman açılacağı dikkate alınarak çekvalfin etrafında yeterli hareket alanı bırakılmalıdır.

•Toplu çekvalfin uzun ömürlü olması ve servis kolaylığı açısından sıvı içinde kalmamasına dikkat edilmelidir.

•Çekvalfin gerektiğinde sökülebilmesi için pompa tarafına vana konulmalıdır.

•Toplu çekvalfi pompanın basma ağzına doğrudan bağlamak doğru değildir. Arada 40-50 cm gibi minimum bir mesafe şarttır.

•Toplu çekvalfın üzerindeki ok işaretine uygun olarak bağlanması gerekir.
