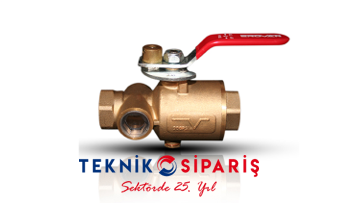

1'' TEST VE DRENAJ VANASI DİŞLİ K80 300 PSI
KARGO İÇİN FİYAT SORUNUZ.
ÖZELLİKLERİ
º Ölçü: 1"
º Orifis Değeri: K5,5(80)
º Basınç Sınıfı: 300 psi, 21 bar
º Çalışma Sıcaklığı: +4ºC / +110ºC
º Bağlantı: Dişli Tip / Thread Type
º Tasarım: FM 1625 / UL 258
º Diş: DIN ISO 288
MALZEME ÖZELLİKLERİ
º Gövde: MS58 Pirinç11
º Kapak: MS58 Pirinç15
º Mil: Paslanmaz 3049
º Mil Contası: EPDM1
º Küre: MS58 Pirinç
º Küre Yatağı: Teflon
º Gözetleme Camı: Akrilik
º Kol: Çelik Q235A10
º Yüzey Plaka: Çelik Q235A3
TEST VE DRENAJ VANASI NEDİR?
• Test ve drenaj vanası, hem test işlevine hem de hızlı tahliye işlevine de sahip bir valf çeşididir. Kontrolör test vanası ve küresel vana birleşimi, tek bir ünite olarak üretilmesi dışında çok daha kullanışlı form getirilmiştir. Herhangi bir uzman yangın sprinkler yüklenicisine sorduğunuzda, size bir test ve tahliye vanasının bir yangın sprinkler sistemine kurulduğunda oldukça kullanışlı bir cihaz olduğunu söyleyecektir. Adından da anlaşılacağı gibi çift amaçlı tasarımı, gerekli testlere yardımcı olurken gerektiğinde sistemin boşalmasını sağlar.
• Konut tipi ve ticari yükseltici setlerinin kompakt, kolay kullanımı yapısına benzer şekilde, test ve drenaj vanaları, fazladan bileşenleri keserek sistemin kurulumunu kolaylaştırdıkları için yangınla mücadele endüstrisi için bir adımdır. Standart bir küresel vana ve ayrı bir kontrolör test vanasına kıyasla, daha az maliyet, daha az ekipman, daha basit kurulum ve birden fazla kullanım anlamına gelir. İki vananın bir arada kombinasyonu ile test ve drenaj vanaları standart olarak şu ortak özelliklere sahiptir.
º Tek kollu bir küresel vana
º 5.6K veya 8.0K test deliği
º Kurcalamaya dayanıklı gözetleme camı
º Sistem erişimi için tıkalı ve takılı bir bağlantı noktası
•Test ve tahliye vanaları, özel orifis boyutlandırma seçenekleriyle birlikte çeşitli boyutlarda gelir. Farklı sistem ve kurulum gereksinimlerini basitçe karşılamak için test ve drenajlar, ek özelliklerle birlikte farklı tiplerde gelir.
•Test ve drenaj vanaları, ıslak vanalı yangın fıskiye sistemlerinin kurulum ve bakım uygulamalarında kullanılır. Yangın sprinkler endüstrisinde ıslak borulu yangın sprinkler sistemleri şüphesiz ki bir güvenirliliğe sahiptir.
•Basit tasarımları ve tutarlı işlevsellikleri ile tanınırlar. Kuru veya su baskını gibi diğer sistemler de pek çok faydaya sahiptir, ancak daha fazla ekipman gerektirir ve bu da sistem arızaları ve eksiklikleri için daha fazla potansiyel sağlar. Bu nedenle, test ve drenaj vanalarının çoğu, ıslak yangın sprinkler sistemlerinin ihtiyaçlarını karşılamak için yapılmıştır. Spesifik olarak, tahliye işlevi sistemin hızlı bir şekilde boşaltmasına olanak tanır ve test işlevi, su beslemesini değerlendiren ve yükselticide ve ana çek vananın sistem tarafından hazır bulunmasını sağlayan sistem testi için faydalıdır.
Test ve Drenaj Vanası Nasıl Bağlanmalıdır?
•Sprinkler sistemlerinde yer alan test ve drenaj vanaları, test sistemleri için kullanılan ve gereksiz akışkanları sistemlerden tahliye eden parçalardır. Bu parçaların avantajları gövdelerinde bulunan gözetleme camlarıdır. Bu sayede hattı boşaltmak için tek valf yeterlidir.
•Test tesisi drenaj hattı, tesislere kurulan yangın söndürme sistemlerinin ve yangın söndürme sistemlerinin çalışmasının kontrolünün çok önemli bir işlevidir. Çeşitli birimlerin etkinliğini ve faaliyetini en sağlam şekilde test etmek için kullanılır. Bir yangın durumu ile karşılaştıktan sonra ve periyodik bakım sırasında sistemin en uç unsurlara kadar kontrol edilmesine yardımcı olur.
•Gerekirse test tesisi drenaj hattı, genel hattaki tüm suyun tahliyesini de gerçekleştiren dişli ve oluklu yangın sistemi ile bağlanabilir. 300 psi çalışma basıncı prensibiyle çalışır. Sprinkler kullanılarak her türlü otomatik yangın söndürme sisteminde kullanılabilir.
•Kullanıcılar, test ve tahliye vanalarını seçerken hat çapına dikkat etmelidir. Test ve drenaj vanalarının bağlanabilmesi için vanaların sprinkler orifis çapı ile aynı çapa sahip olması gerekir. est ve Tahliye Vanası, yangın sistemlerinde özellikle sistemin çalışıp çalışmadığını test etmek için kullanılan bir küresel vana türüdür. İhtiyaç duyulan bölgelerde yangın alarm vanalarından sprinkler tesisatına kadar sisteme monte edilir.
•Test ve tahliye vanasında kullanılan küre, kol vasıtasıyla mil vasıtasıyla döndürülebilir ve test, tahliye ve kapalı olmak üzere 3 pozisyondan oluşur. Test pozisyonunda bilye deliği, bölgede yer alan en küçük çaplı sprinklere göre belirlenen çapta bir orifistir. Bu orifis ile gerekirse sprinklerden atılacak suyun miktarı ve süresi hesaplanıp test edilebilir. Tahliye konumu, istenildiğinde tahliye vanası olarak kullanılabilmesini sağlar. Test ve drenaj vanasının her iki tarafındaki gözetleme camından akış gözlemlenebilir.
•Yangın söndürme sistemlerinin kurulumuna ve periyodik bakım işlemlerine dahil olan her teknik personel, test drenaj vanasının nasıl çalıştığını bilmelidir. Sistemin bakım zamanı ve hattaki suyun drenajı söz konusu olduğunda test drenaj vanası ana görevini yerine getirdiği için çalışma prensibini bilmek önemlidir.
•Test ve drenaj vanaları yangın sistemlerinde hattı test etmek ve boru hattının içerisindeki suyu tahliye etmek amacı ile kullanılan vanalardır. Test konumuna getirildiklerinde sistem üzerindeki sprinkler ile aynı orifis değerine sahip olduklarından, sprinkler patlatmaksızın hattın test edilmesini, simüle edilmesini sağlarlar. Test ve drenaj vanası seçimi yapılırken en büyük hattın boru çapı ve sistemde kullanılan sprinklerin en küçük "K”o rifis değerine bakılarak seçim yapılır.
